Benning PV 2 Set

Mieten
Benning PV 2 Set
116,00 €
exkl. MwSt

Benning PV2 Set – Die All-in-One Lösung für die professionelle Prüfung von Photovoltaikanlagen

Das Benning PV2 Set ist das ideale Messgeräte-Paket für die schnelle, normgerechte und umfassende Prüfung von Photovoltaikanlagen nach DIN EN 62446-1 (VDE 0126-23) und DIN EN 61829 (I-U-Kennlinie). Speziell für Installateure, Sachverständige und Wartungstechniker entwickelt, bietet dieses Set alle notwendigen Funktionen, um die Sicherheit, Effizienz und Leistungsfähigkeit von PV-Anlagen sicherzustellen.

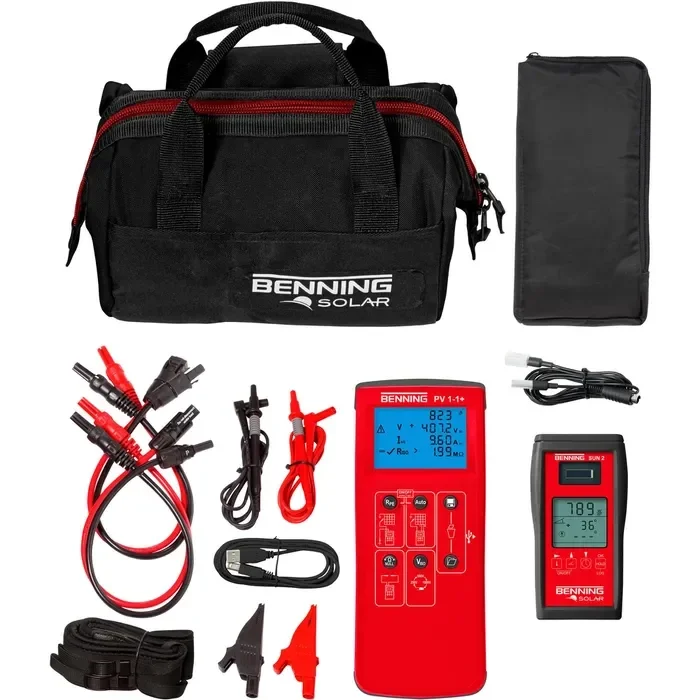

Das Set beinhaltet in der Regel:

  1. Benning PV 2 - Prüfgerät für PV-Anlagen: Das Herzstück des Sets, ein hochpräzises Messgerät zur umfassenden Prüfung von Gleichstrom- und Wechselstromkreisen von PV-Anlagen.
  2. Benning SUN 2 - Einstrahlungs- und Temperaturmessgerät: Ein unerlässliches Begleitgerät zur simultanen Erfassung von solarer Einstrahlung (W/m²) und Temperatur (Modul und Umgebung), um die I-U-Kennlinienmessung unter Standard-Testbedingungen (STC) zu korrigieren.
  3. Umfassendes Zubehör: Typischerweise sind MC4-Messleitungen, Prüfspitzen, Krokodilklemmen, ein Transportkoffer und gegebenenfalls ein PC-Softwarepaket enthalten.

Leistungsmerkmale und Vorteile des Benning PV2 Sets:

  • Normgerechte Prüfungen nach DIN EN 62446-1:

    • Polaritätsprüfung: Automatische Überprüfung der korrekten String-Polarität.
    • Leerlaufspannung (Uoc): Messung der Leerlaufspannung bis zu 1000 V.
    • Kurzschlussstrom (Isc): Messung des Kurzschlussstroms bis zu 15 A.
    • Isolationswiderstand (Riso): Prüfung des Isolationswiderstands mit 250 V, 500 V oder 1000 V Prüfspannung, auch unter Spannung stehender Strings.
    • Niederohmigkeitsprüfung (RPE): Kontinuitätsprüfung des Schutzleiters mit 200 mA Prüfstrom.

  • I-U-Kennlinienmessung nach DIN EN 61829 (mit Benning PV 2 und Benning SUN 2):

    • Aufnahme der I-U-Kennlinie: Präzise Erfassung der Strom-Spannungs-Kennlinie zur Identifizierung von Leistungsproblemen wie Hotspots, Verschattung oder Zellschäden.
    • STC-Korrektur: Automatische Umrechnung der gemessenen Kennlinie auf Standard-Testbedingungen (1000 W/m², 25°C Modultemperatur) mittels der Daten des Benning SUN 2. Dies ermöglicht einen direkten Vergleich mit den Herstellerangaben.
    • Pmax-Bestimmung: Ermittlung der maximalen Leistung und des MPP (Maximum Power Point).
    • Vergleich mit Herstellerdaten: Möglichkeit zur Eingabe von Modul- und Stringdaten (Uoc, Isc, Pmax) zur direkten grafischen und tabellarischen Gegenüberstellung.

  • Erweiterte Funktionen für die Systemprüfung:

    • Messungen am AC-Netz: Spannung, Strom, Frequenz und Leistung (Wirk-, Blind- und Scheinleistung) zur Überprüfung des Wechselrichters und der Netzanbindung.
    • THD (Total Harmonic Distortion): Messung der harmonischen Verzerrungen von Spannung und Strom.
    • Registrierfunktion (Datalogger): Langzeitaufzeichnung von Messwerten zur Analyse des Anlagenverhaltens über einen bestimmten Zeitraum.

  • Benutzerfreundlichkeit und Robustheit:

    • Großes LCD-Display: Gut ablesbare Anzeige der Messwerte und grafischen Darstellungen.
    • Intuitive Bedienung: Einfache Menüführung und klare Anordnung der Funktionen.
    • Interner Speicher: Speicherung einer großen Anzahl von Messdaten.
    • USB-Schnittstelle: Für den Datenexport auf PC zur detaillierten Analyse, Archivierung und Erstellung von Prüfprotokollen mit der mitgelieferten Software.
    • Robustes Gehäuse: Für den harten Einsatz im Feld konzipiert und gegen Staub und Spritzwasser geschützt.
    • Sicherheitsstandards: Entspricht den höchsten Sicherheitsnormen für elektrische Messgeräte.

Vorteile des Benning PV2 Sets auf einen Blick:

  • Alles aus einer Hand: Komplette Lösung für alle wichtigen PV-Anlagenprüfungen.
  • Maximale Sicherheit: Umfassende Prüfungen gewährleisten den sicheren Betrieb der Anlage.
  • Optimale Effizienz: Fehlerdiagnose und Leistungsanalyse zur Maximierung des Ertrags.
  • Rechtssicherheit: Nachweis der normgerechten Installation und Funktion.
  • Zeitersparnis: Schnelle und präzise Messungen vor Ort.
  • Detaillierte Dokumentation: Professionelle Protokolle für Kunden und Behörden.

Das Benning PV2 Set ist ein unverzichtbares Werkzeug für jeden, der Photovoltaikanlagen professionell installiert, wartet oder prüft und dabei höchste Ansprüche an Präzision, Zuverlässigkeit und Konformität stellt.
